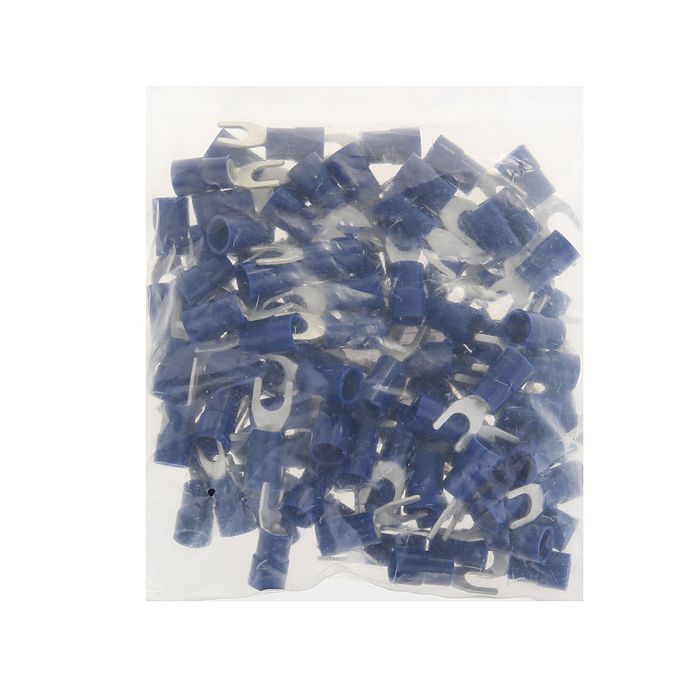

Наконечник вилочный сечением 16 мм, контакт 8 мм, нейлон, НВИ(н)

Наконечник вилочный сечением 16 мм, контакт 8 мм, нейлон, НВИ(н) предназначен для оконцевания опрессовкой многопроволочных медных проводов и последующего крепежа наконечников к клеммам электрического оборудования с винтовой фиксацией. Не требует полного демонтажа крепёжного соединения. Для быстрых перекроссировок достаточно лишь ослабить винтовую фиксацию.

Особенности конструкции:

• исполнение Easy Entry: цельнолитая нейлоновая манжета имеет форму раструба для облегчения монтажа многопроволочных медных жил;
• благодаря заваренному стыковому шву на трубной контактной части, ориентация наконечника в матрицах инструмента не имеет значения;
• поперечные засечки на внутренней поверхности трубной части наконечников увеличивают механическую прочность соединения с жилой;
• опрессовка проводника поверх изолирующей манжеты.

Характеристики

• Тип: НВИ(н) (ТУ 3424-001-59861269-2004).
• Термостойкость изоляции: 105 °C.
• Материал наконечника: медь марки М1.
• Покрытие наконечника: электролитическое лужение.
• Максимальное напряжение: 690 В.

• D = 8,4 мм
• B = 13,9 мм
• L = 39,4 мм
• P = 21.0 мм
• d₁ = 5,6 мм
• S = 1,5 мм
• Cечение: 16 мм²
• Ток: 27 А
• Винт: М8.
